Podkładki DIN 125, 9021, 440, 127

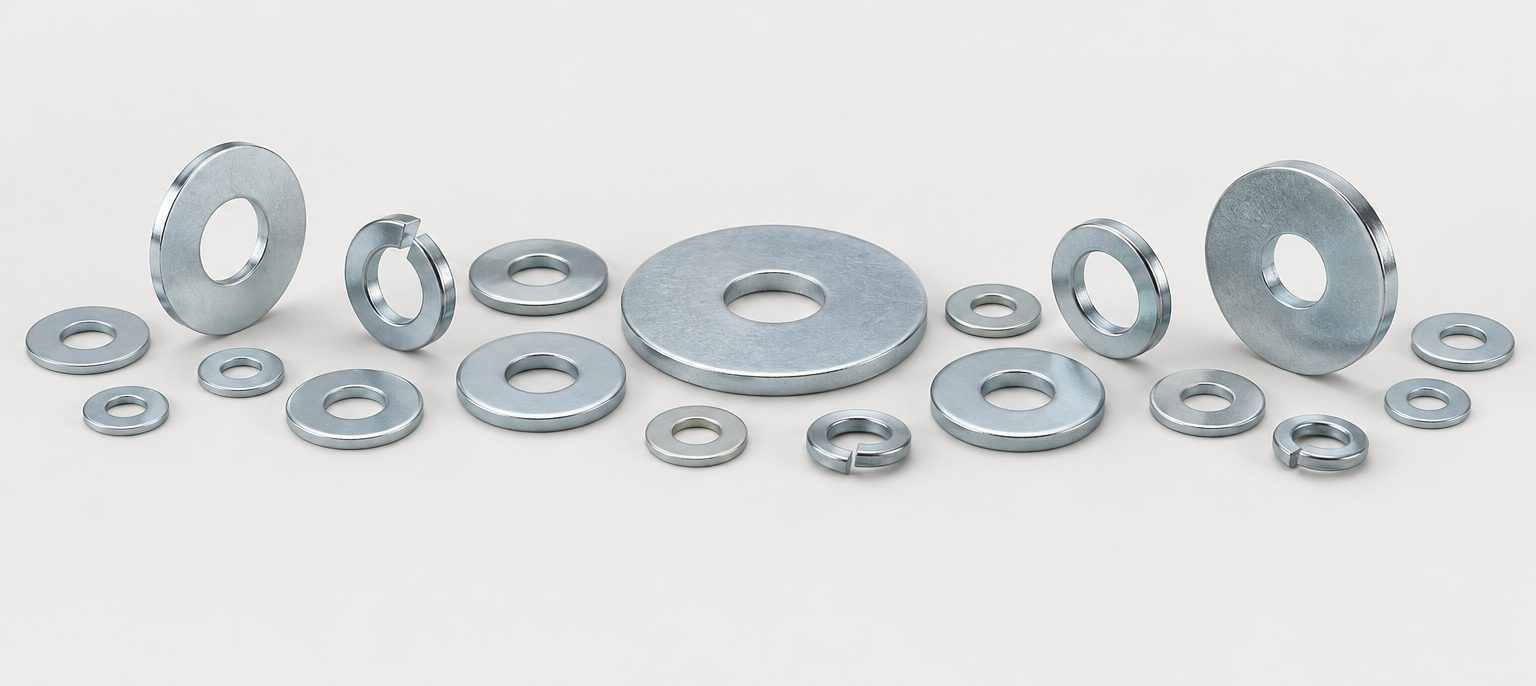

ST Trading dostarcza podkładki oznaczone normami DIN: płaskie, poszerzone, do konstrukcji drewnianych i sprężyste. Tabela pomoże wskazać właściwą normę w zapytaniu ofertowym.

Normy w ofercie

Norma	Opis
DIN 125	Podkładka płaska
DIN 9021	Podkładka płaska poszerzona
DIN 440	Podkładka do konstrukcji drewnianych
DIN 127	Podkładka sprężysta rozcięta

Wymiary dla poszczególnych norm znajdziesz w katalogu PDF.

Katalog

Pobierz katalog PDF

Potrzebujesz oferty?

Prześlij listę elementów (norma, rozmiar, ilość) lub rysunek – odpowiemy na Twoje zapytanie.

Zapytaj o ofertę

Jak dobrać podkładkę?

Podkładkę dobiera się do nominalnej średnicy śruby – jej otwór zapewnia wymagany luz montażowy. Podkładka płaska (DIN 125) chroni powierzchnię i rozkłada nacisk łba lub nakrętki. Przy miękkich materiałach, cienkich blachach lub powiększonych otworach stosuje się podkładki poszerzone (DIN 9021), a w konstrukcjach drewnianych – podkładki o dużej średnicy zewnętrznej (DIN 440), które ograniczają wgniatanie w drewno.

Podkładki sprężyste rozcięte (DIN 127) nie powinny być traktowane jako pewne zabezpieczenie przed samoodkręcaniem, zwłaszcza przy drganiach. Sposób zabezpieczenia połączenia należy dobrać do jego obciążeń i wymagań projektu.

Przy łączeniu różnych metali, np. stali nierdzewnej i ocynkowanej, oceń ryzyko korozji galwanicznej – szczególnie w obecności wilgoci.

Najczęściej zadawane pytania

Jak dobrać rozmiar podkładki?

Rozmiar podkładki odpowiada nominalnej średnicy śruby, np. M10. Średnica zewnętrzna i grubość wynikają z normy – podkładki poszerzone mają większą średnicę zewnętrzną niż płaskie.

Kiedy stosować podkładkę poszerzoną?

Gdy trzeba rozłożyć nacisk na większą powierzchnię – przy miękkich materiałach, cienkich blachach lub powiększonych otworach. Dobór powinien uwzględniać wymagania projektu.

Czy podkładka sprężysta zabezpiecza połączenie przed odkręceniem?

Nie należy jej traktować jako pewnego zabezpieczenia, szczególnie przy drganiach. Skuteczny sposób zabezpieczenia dobiera się do konkretnego połączenia.

Jakie dane podać w zapytaniu o podkładki?

Podaj normę, rozmiar, materiał lub powłokę oraz ilość. Formularz kontaktowy pozwala przesłać całą listę elementów w jednej wiadomości.
